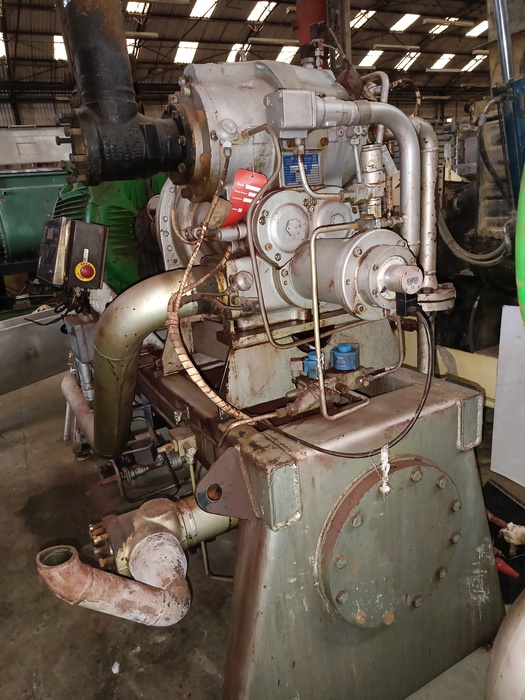

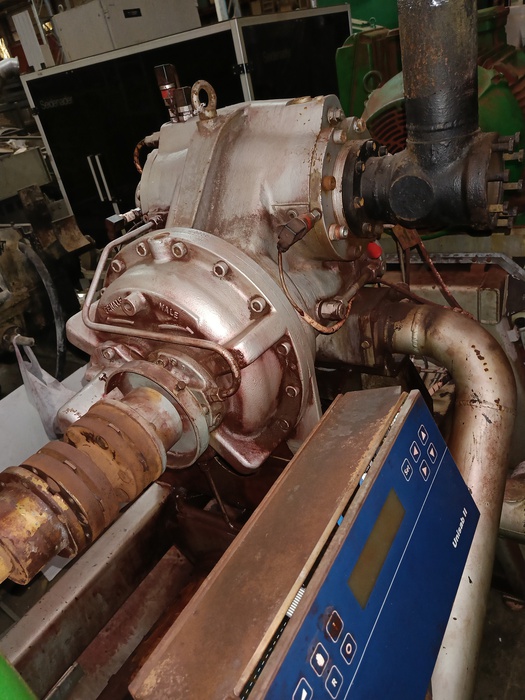

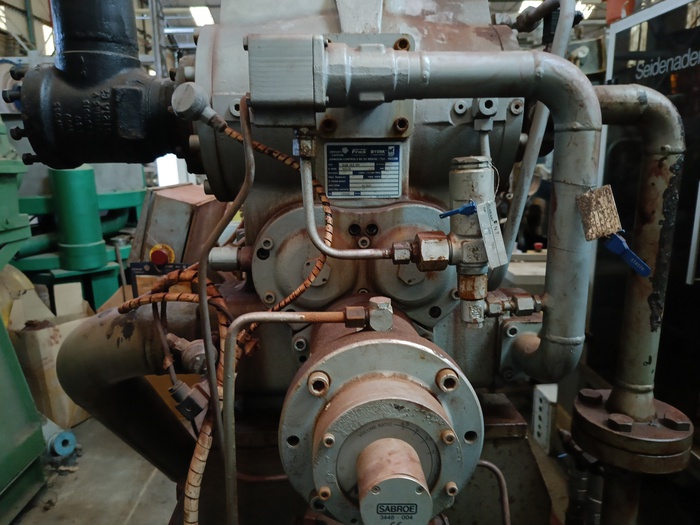

COMPRESSOR DE REFRIGERAÇÃO SABROE

Código:CLC-6

Marca: York
Data de Fab.: 2.001
Pressão (descarga): 13bar - Sucção: 0.1
Temperatura (descarga) :74ºc - sucção: -28
Capacidade térmica: 223 Kw
Carga de Óleo: 110L
Volts: 380
Refrigerante: R717
Operação: 2300
Absorvida: 120

Contendo 3 cilindros

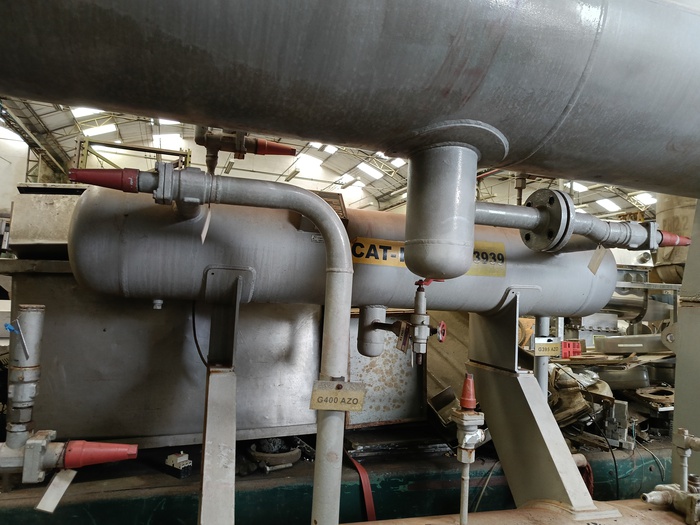

Primeiro cilindro
Resfriador de Óleo
Fluido refrigerante: R717 (casco) ; Oléo (tubos)
Pressão de Operação: 13 bar(casco); 13 bar (tubos)
Volume interno: 0.063m³(casco);0.048 (tubos)
Pressão do proj.: 21 bar (casco); 21 (tubos)
Pressão do teste: 23.5 bar (asco); 23.5 (tubos)
P.M.T.A: 21 bar (casco); 21 bar (tubos)
Temp de Operação: 36ºc (casco); 74/50º (tubos)
Temp. de Projet.: 120ºc (casco); 120ºc (tubos)
Margem de corrrosão:16mm(casco); 1.6mm (tubos)

Segundo cilindro
Separador de Óleo
Fluido de Refrigeração: R717
Volume interno: 0.294m³
Pressão de op.: 13bar
Pressão de proj.: 21bar
Pressão de teste: 23.5bar
P.M.T.A.: 21bar
Temp. de oper.: 74ºc
Temp. de proj.:120ºc
Margem de corrosão: 1.6mm

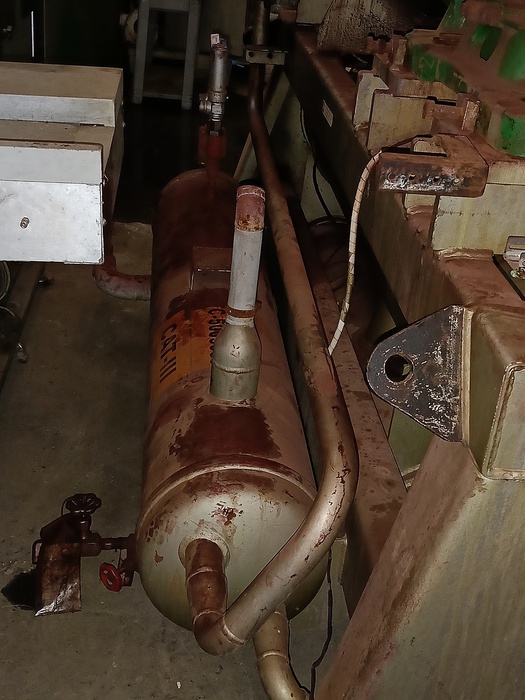

Terceiro cilindro
Acumulador de Óleo
Fluido refrigerante: R717
Volume interno: 0.091m³
Pressão de op.: 13bar
Pressão de proj.: 21bar
Pressão de teste:23.5bar
P.M.T.A.:21
Temp. de oper.: 74ºc
temp. de proj.:120ºc
Margem de corresão: 1.6mm

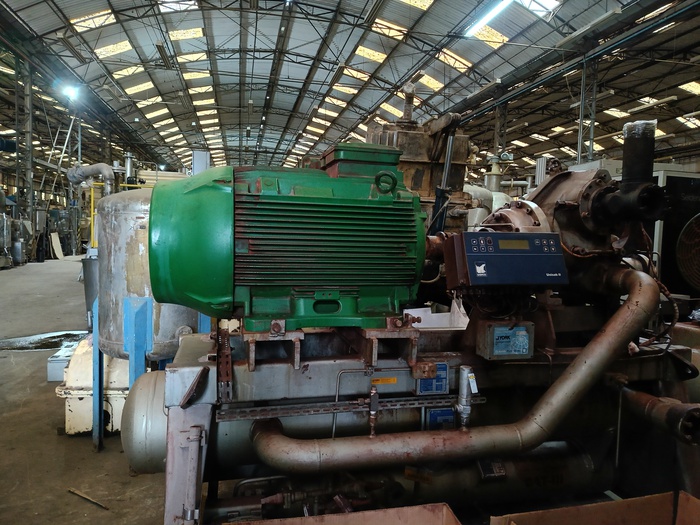

Motor
Marca: Weg W22 Premium
Cv: 200
RPm: 3580
Volts: 220 / 380 / 440

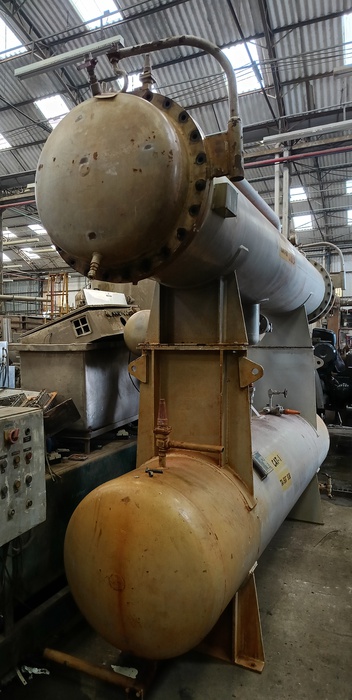

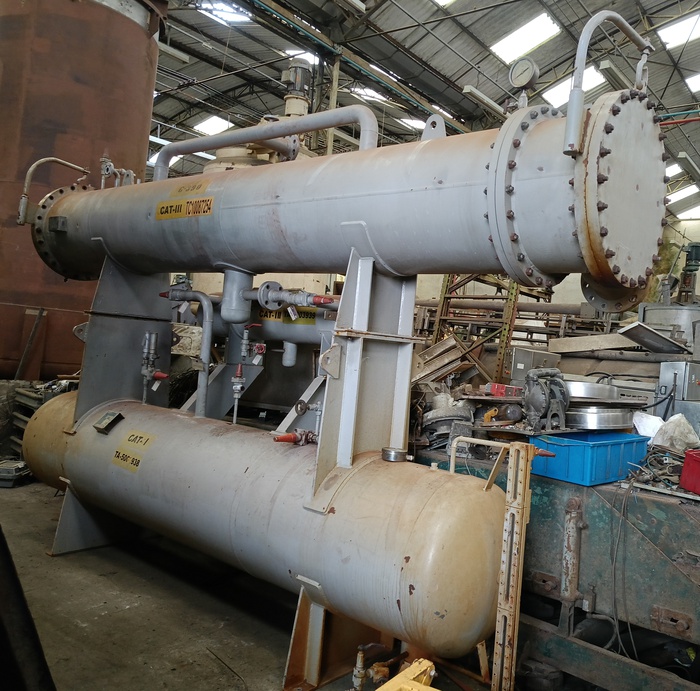

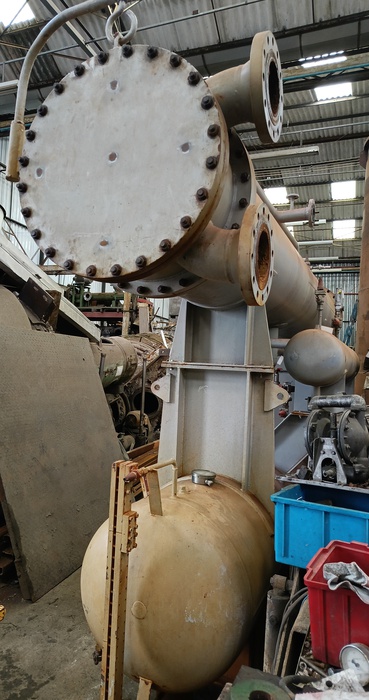

CONDESADOR EM AÇO CARBONO
TUBOS DE COBRE
Marca: Ilma
Pressão do proj.: 21bar(vaso / casco);6bar(tubos / camisa)
Pressão de teste: 27.3bar(vaso bar/ casco); 7.8bar(tubos / camisa)
P.M.T.A : 21. bar(vaso /casco); 6.8bar(tubos / camisa)
Temp. de proj.: 100ºC(vaso / casco); 100ºC (tubos / camisa)
Corrosão: 1.6mm(vaso / casco); 1.6mm(tubos / camisa)
Capacidade: 100.4m²
Entrada / saída: 6"

Contendo

VASO TERMOSIFÃO
Fluido refrigerante: R717
Pressão de op.: 18.2bar
Pressão de proj.: 21bar
Pressão de teste: 23.5bar
P.M.T.A.: 21bar
Temp. de op.: 36.5ºc
Temp. de proj.: 120ºc
Volume interno: 0.115m³
Marca: York

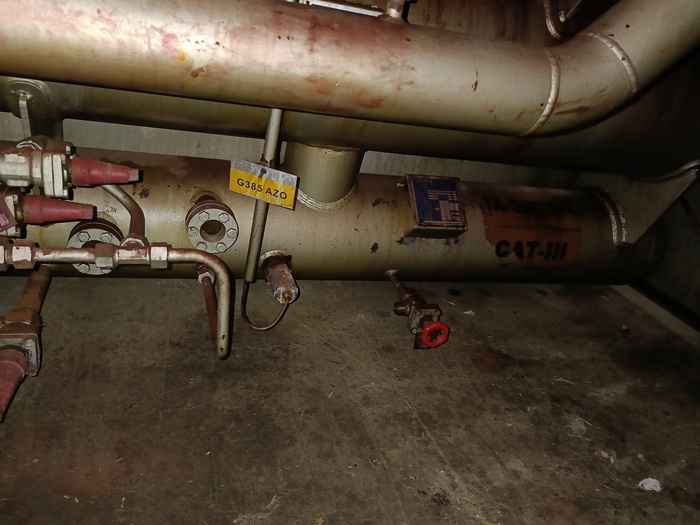

RECIPIENTE DE LIQUIDO
Pressão de op.: 13.2bar
Pressão de proj.: 21bar
Pressão de teste: 23.5bar
P.M.T.A.: 21bar
Temp. de op.: 36.5ºc
Temp. de proj.: 120ºc
Volume interno: 1.59m³
Marca: York
Medida total
Altura: 2870mm
Largura: 1100mm

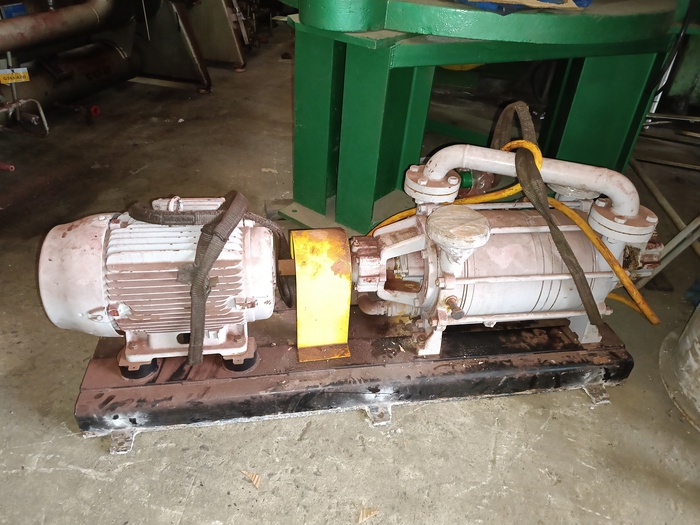

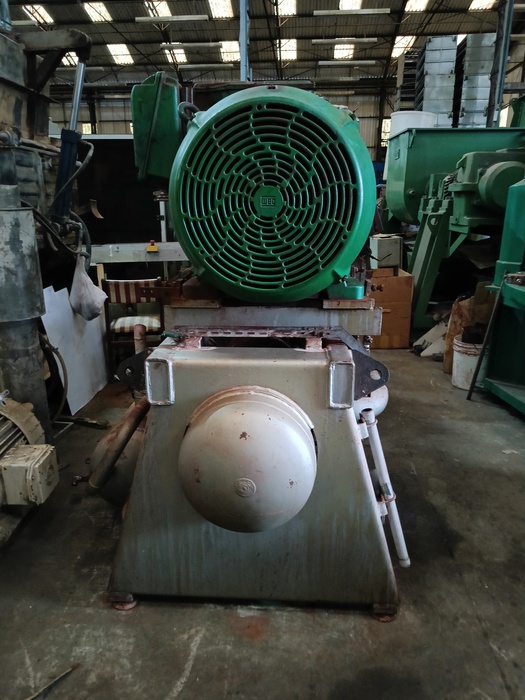

BOMBA A VACUO EM AÇO INOX
Marca: Omel
RPM: 1750
Ano de fab.: 1.993

Motor
Marca: Weg W22
Cv: 25
RPM: 1765
Volts: 220 / 380 / 440
