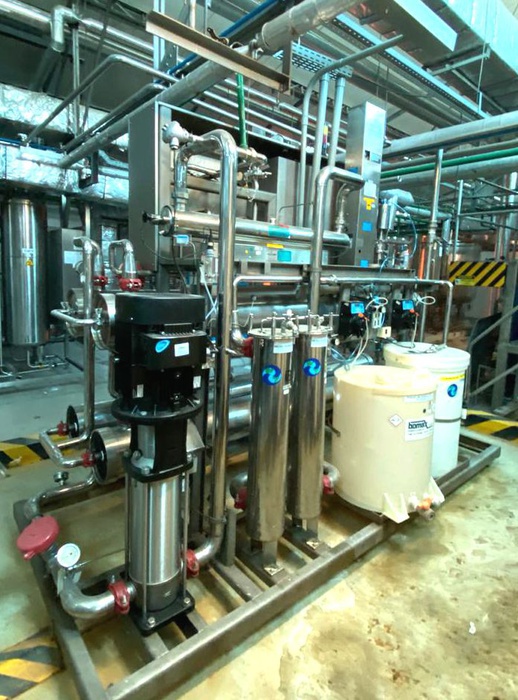

Linha de produção de água desmineralizada por osmose reversa

Código:LB-6F

Sistema para geração de água purificada (PW)
Produção nominal de 2.200 L/h de água desmineralizada

Características dos equipamentos que compõe a linha completa

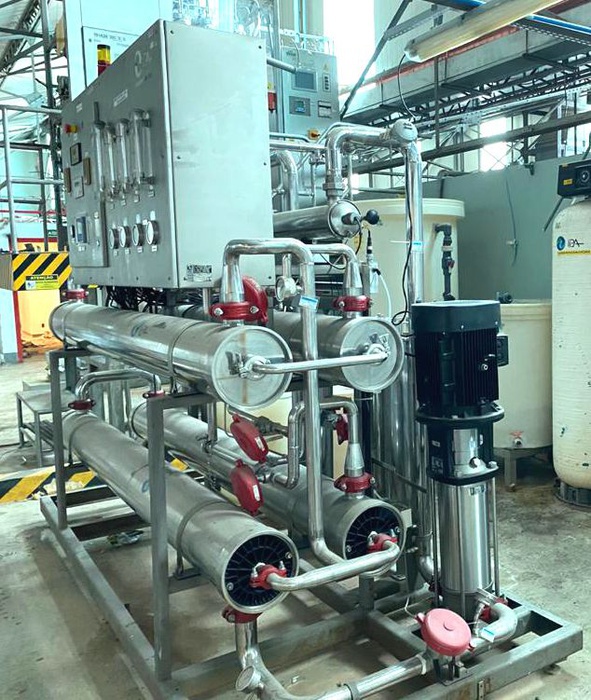

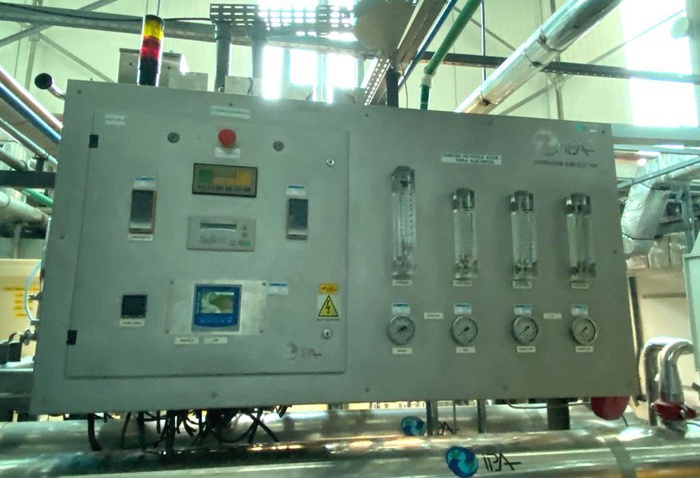

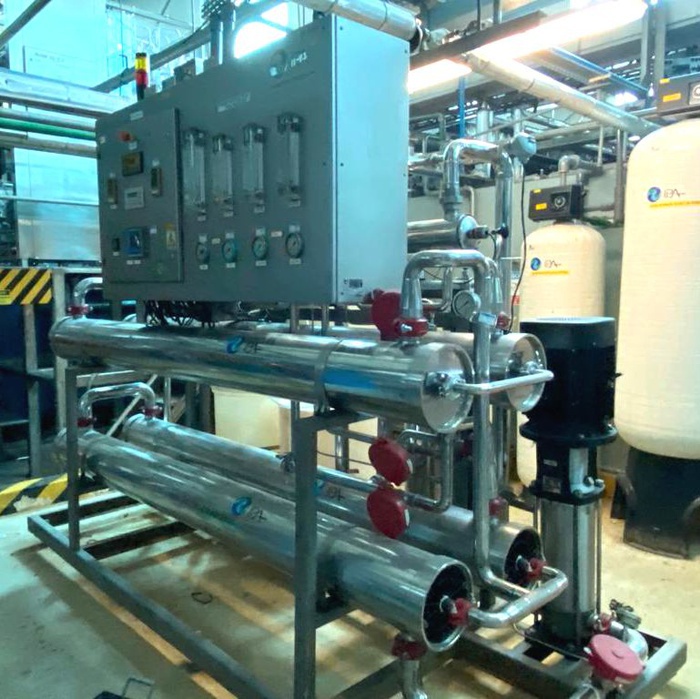

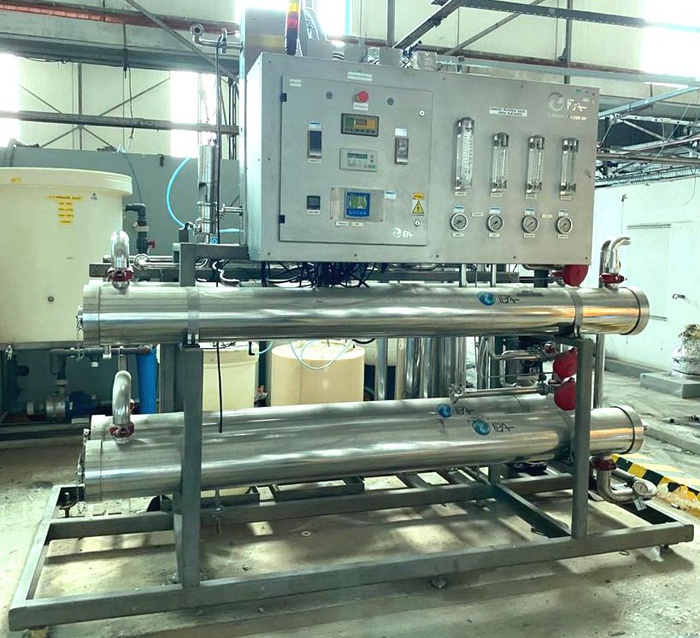

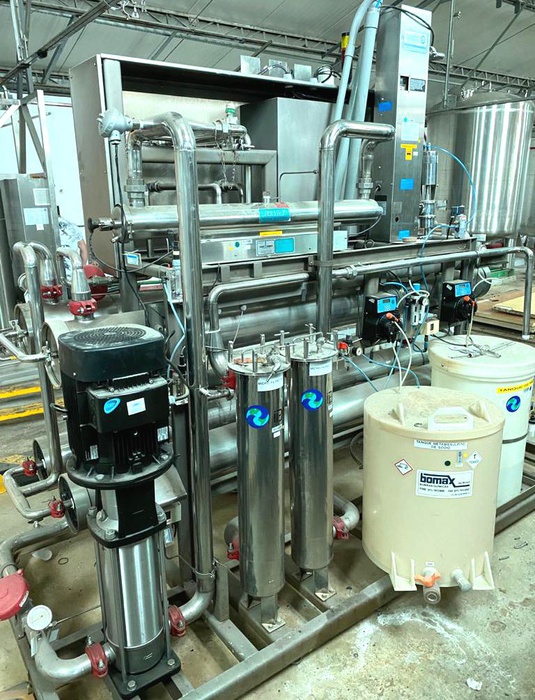

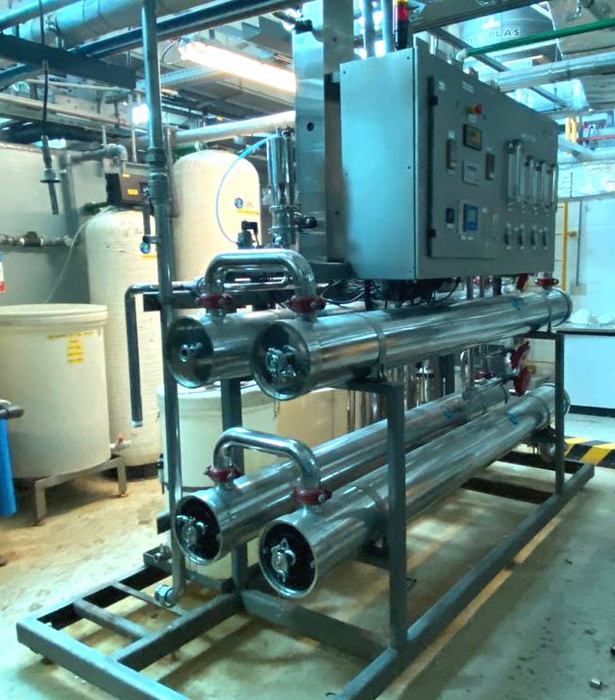

Sistema de Osmose Reversa em aço inox
Marca: Osmo IPA
Série: 0305059 A
Modelo: CM-200 DP
Vazão Nominal: 2.200 L/h
Vazão de Alimentação: 3.400 L/h
Pressão de Operação: 20 bar
Pressão de Entrada: 02 bar
Tensão: 3x 380v - 60 hz
Potencia instalada: 8,5 hp
Temperatura de Projeto: 25º C
Turbidez da água a tratar: < 1,0 NTU
Rejeito Salino: > 99,5 % em condições standard
Eliminação: Microrganismos, vírus, organismos, etc
Total de Passos: 02
Total de Membranas: 07

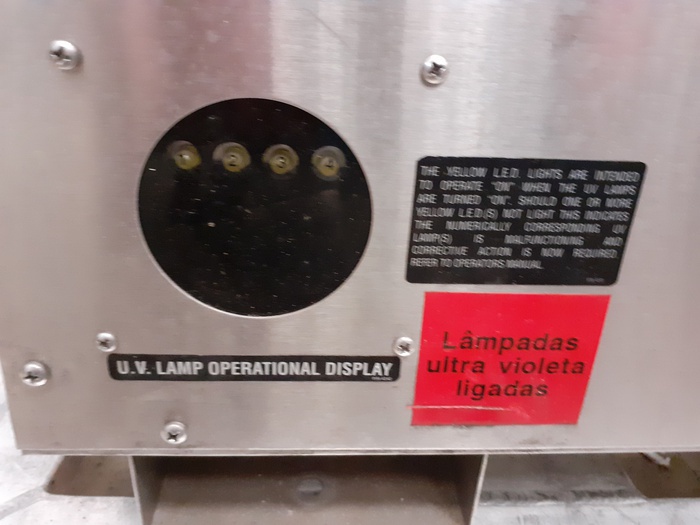

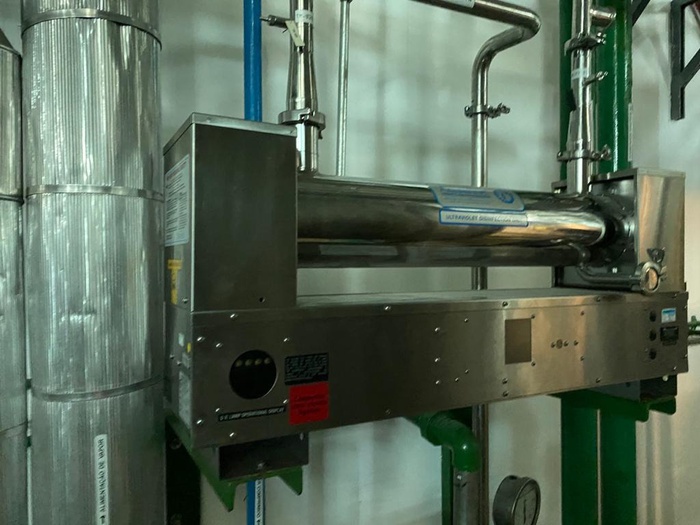

Ultravioleta
Marca: Atlantic Corporation
Modelo: S50B
EPA nº: 46477NY001
LAMP nº: 051334
Volts: 220 - 50 hz
Max Flow: 20 GPM
Amps: 42
Contém periféricos

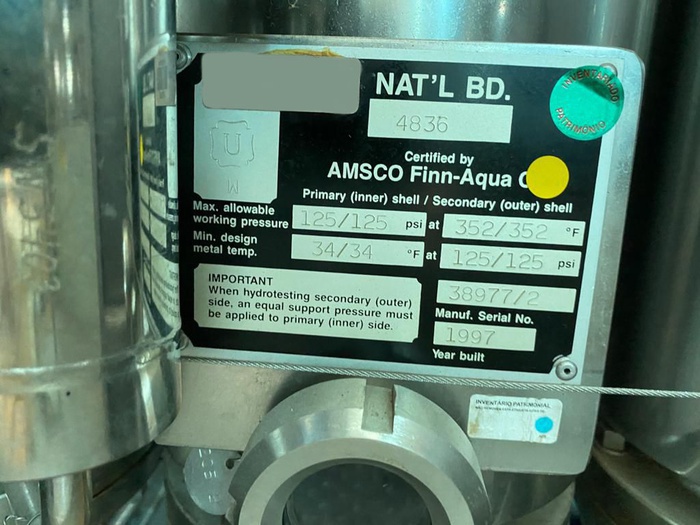

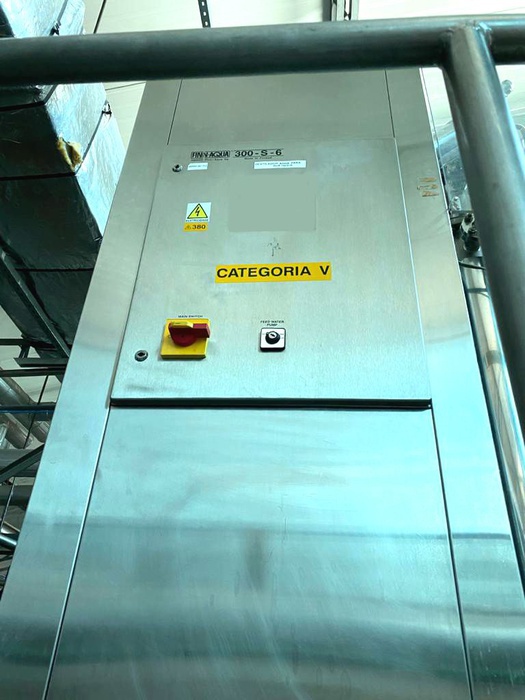

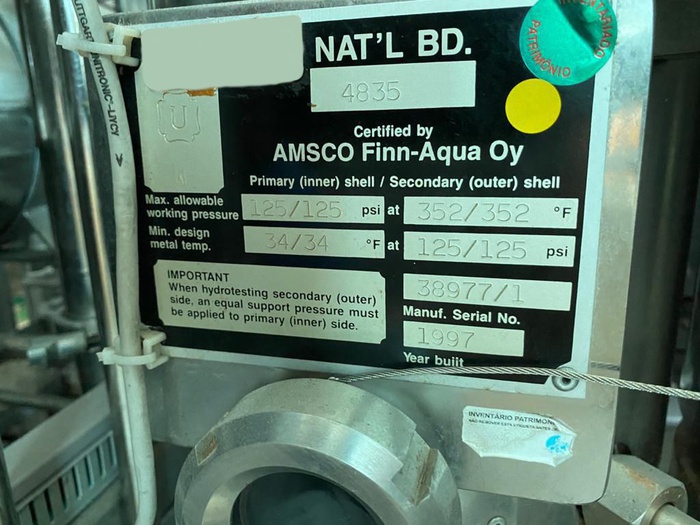

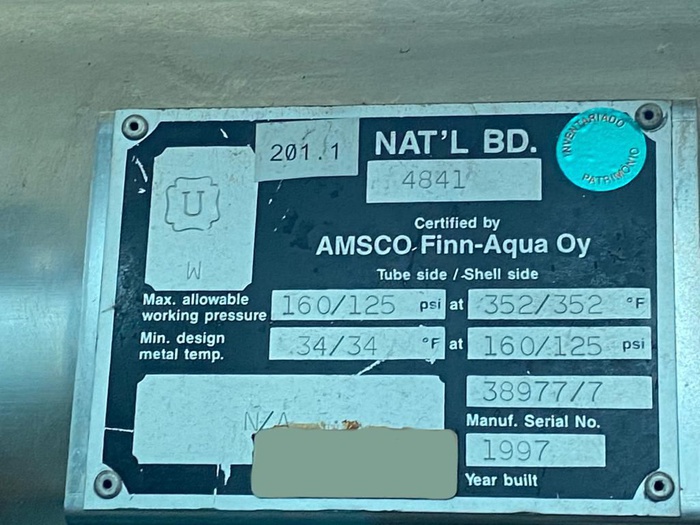

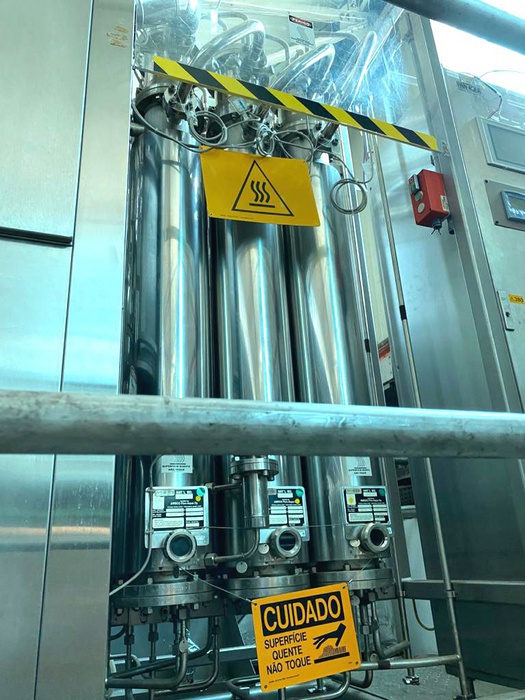

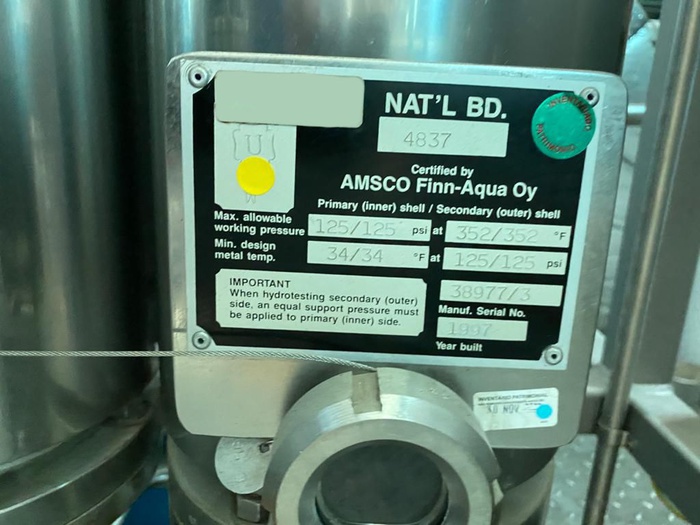

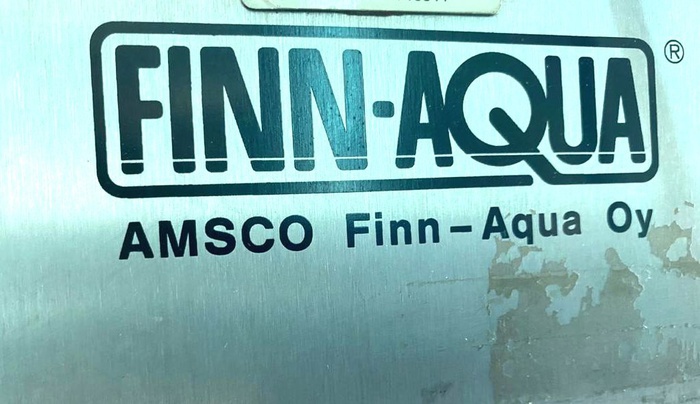

Destilador em aço inox 316
Marca: Amsco Finn-Aqua
Série: 38977/2
Modelo: 300-S-6
Nº. Ordem: 608101
Pressão Máx. de trabalho: 125/125 PSI at 352º F
Min. design metal temp: 34º F at 125 PSI

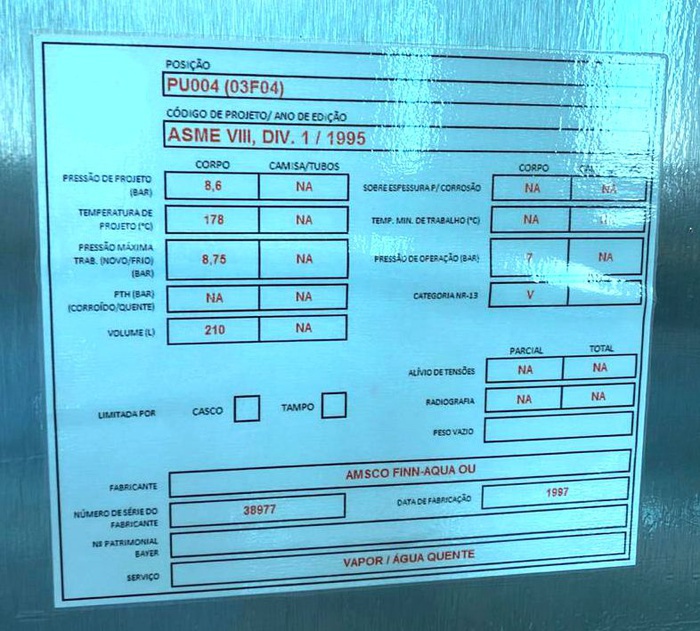

Corpo
Pressão de Projeto: 8,6 bar
Temperatura de Projeto: 178º C
Pressão Max. de Trabalho: 8,75 bar
Volume: 210
Tanque de interrupção em aço inox 316L
Pressão de 45 PSI / 3,1 bar
Sensor de nível
Filtro de ventilação estéril de 0,2 um
Bomba centrífuga de estágio, vertical, em aço inox 316

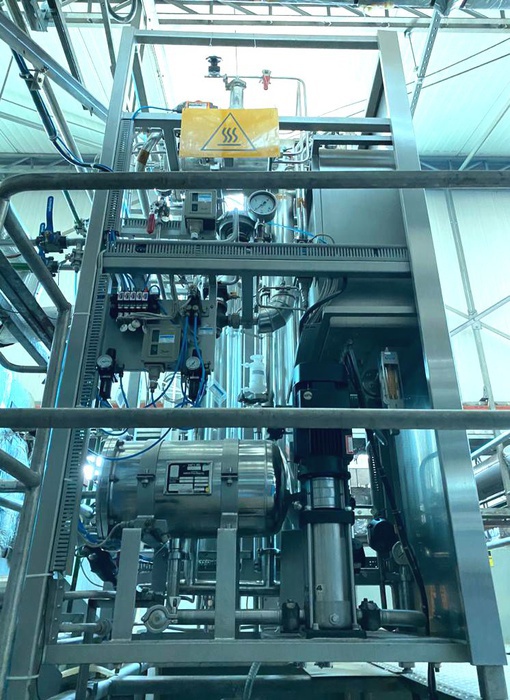

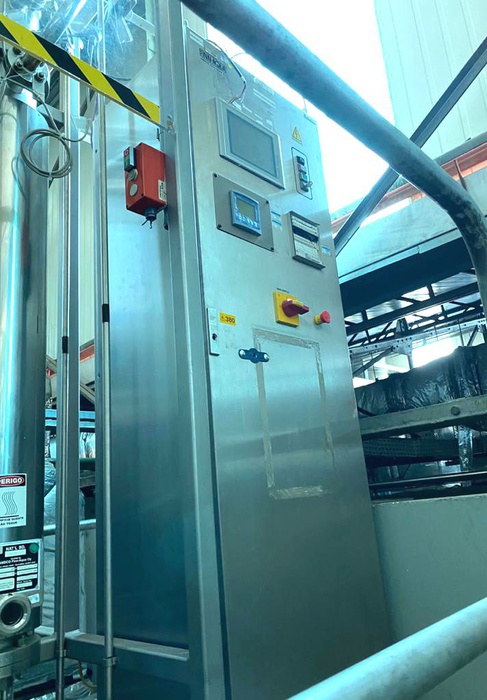

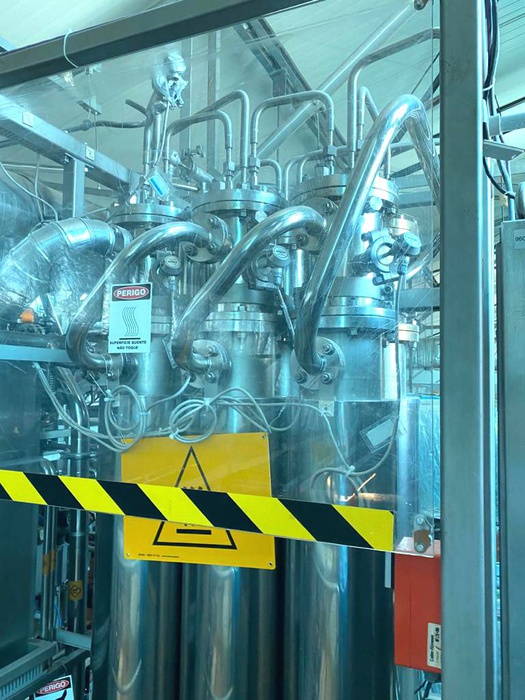

Gerador de vapor em aço inox 316L
Marca: Christ
Modelo: Vapotron VT 1000
Vazão de água de alim: 1.050 L/h
Produção de Vapor puro: 750 kg/h
Pressão: 03 barG Produção WFI: 500 L/h
Vazão de água de enxague (até 100º C): 40-500 L/h
Vapor de aquec: 1.000 kg/h - Pressão: 6,2 barG
Condensado: 1.000 kg/h
Condutividade de saída: (QE 436.4.1 e QE 436.6.1) a 25º C: uS/cm < 1.3
Código: ASME VIII Div-1, Ed 2010
Pressão de Projeto: Corpo: -1,0/6 bar / Trocador: -1,0/9 bar
PTH: Corpo: 8,1 bar / Trocador: 11,7 bar
Volume: Corpo: 303 L / Trocador: 80 L
Pressão de Oper: Corpo: 3,0 bar / Trocador: 6,2 bar
Categoria NR-13: V

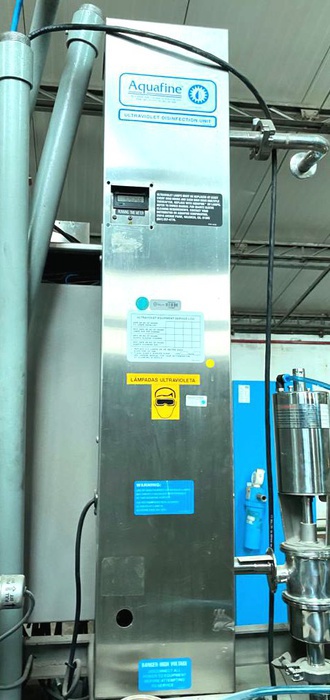

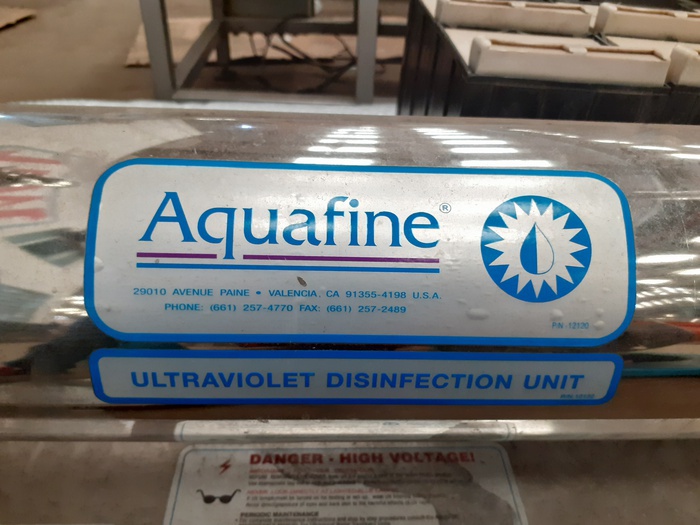

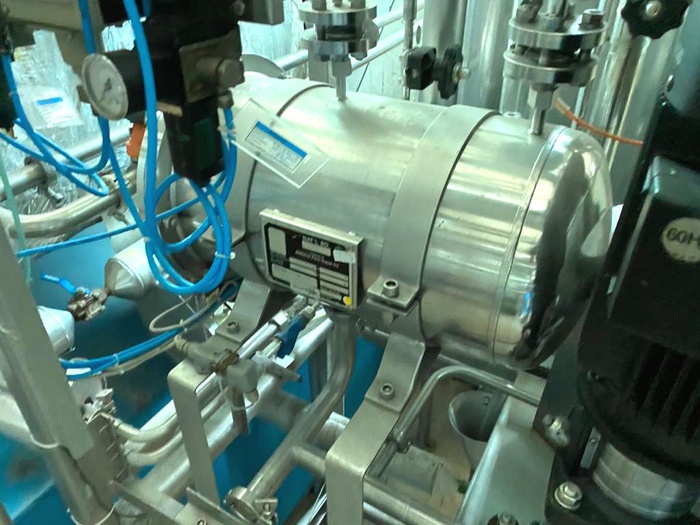

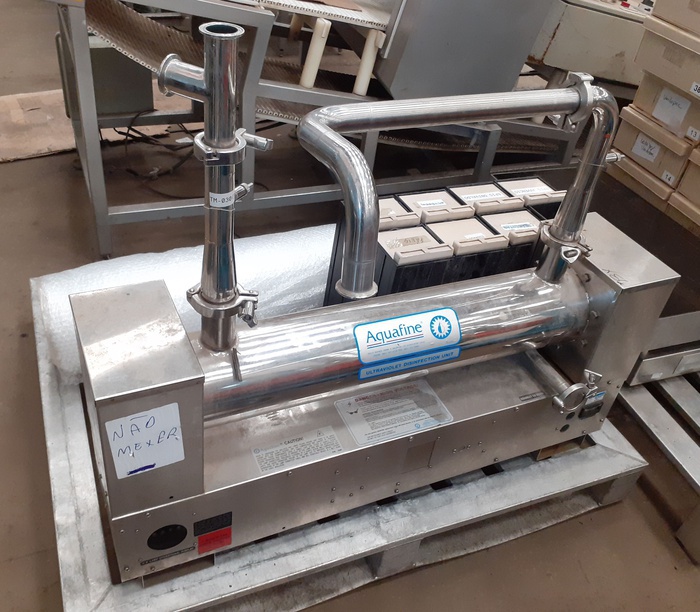

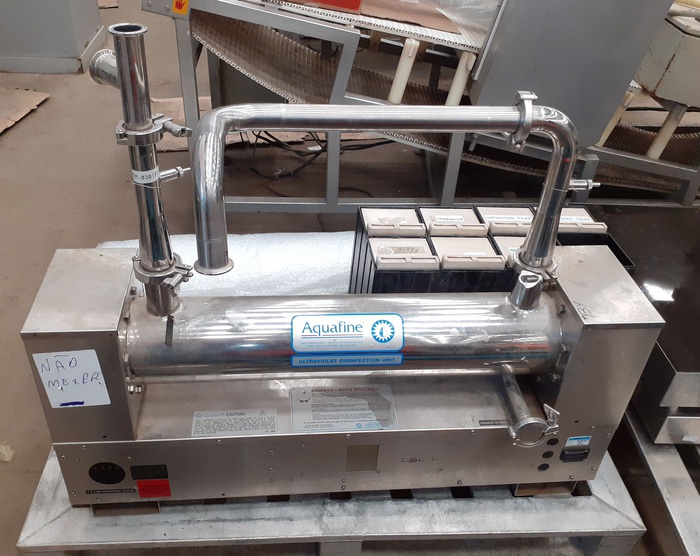

Ultravioleta em aço inox
Acabamento sanitário
Marca: Aquefine
Modelo: CSL-4R
Série: IS 03118-E DESE
Volts: 120 - 60 hz
Amps: 1,9

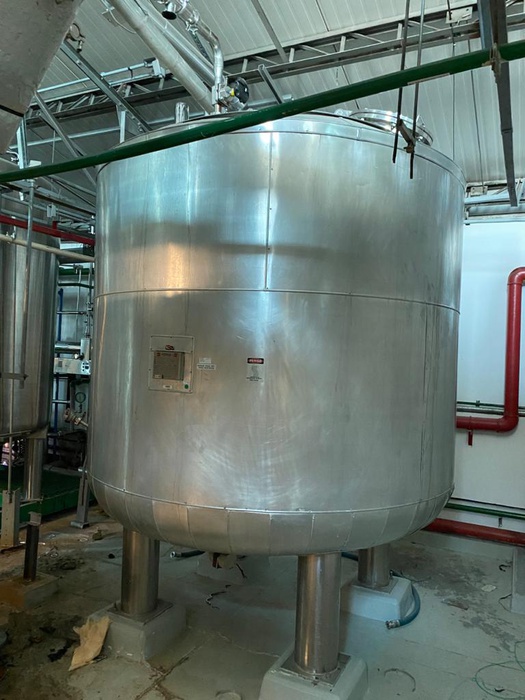

Tanque em aço inox 316L, 6.000 litros
Marca: ISP do Brasil
O.F: 1322
Código: Asme Sec VIII Div-1 - Ed 92 / Add 93
Item: 03B06
Série: F-12 222
Pressão Máxima de Trab: 3/VT
Pressão de Projeto: 3/VT
Temperatura Max: 150º C
Temperatura Min: -5º C
Temperatura de Projeto: 150º C

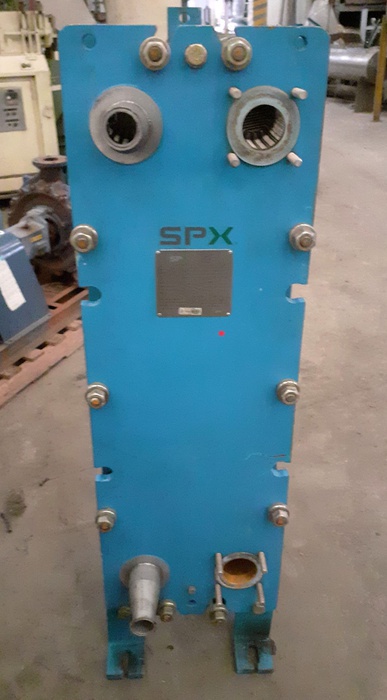

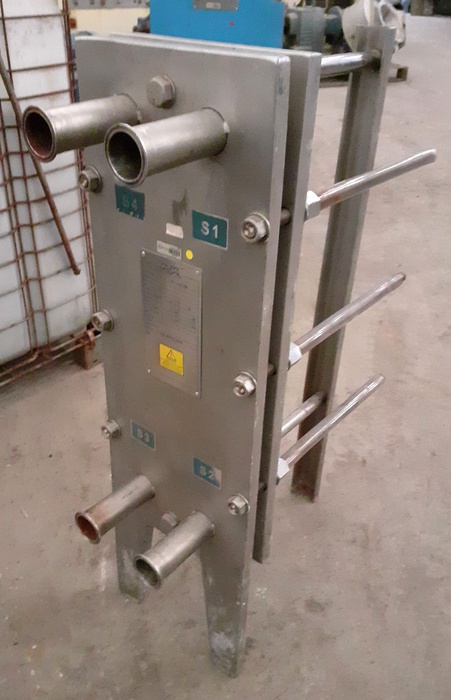

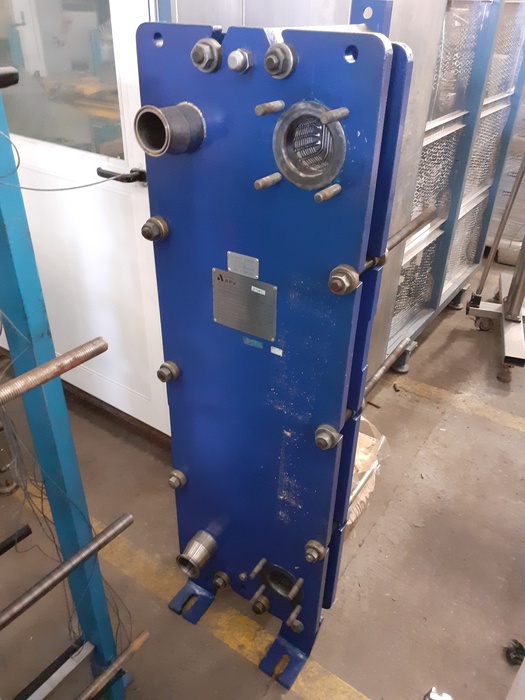

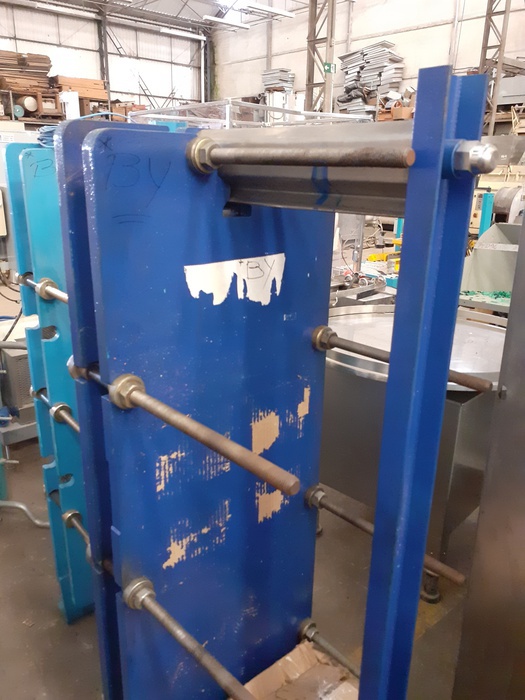

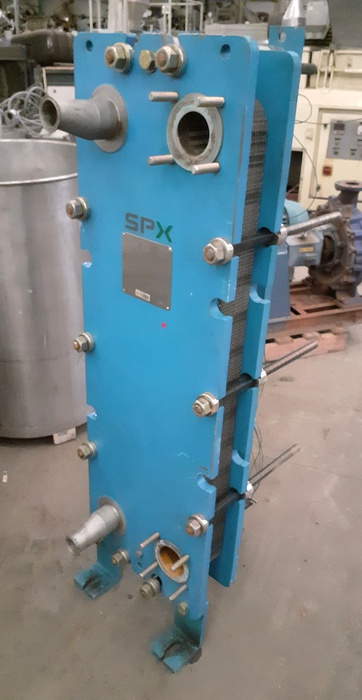

Trocador de calor de placas, marca SPX
Modelo: N35.BR-MGS-10C
Série: 47
Temperatura Projeto: 0-130º C
PMTA: 06 kgf/cm²
Pressão de Projeto: 06 kg/cm²
Pressão de Teste: 7,8 kg/cm²

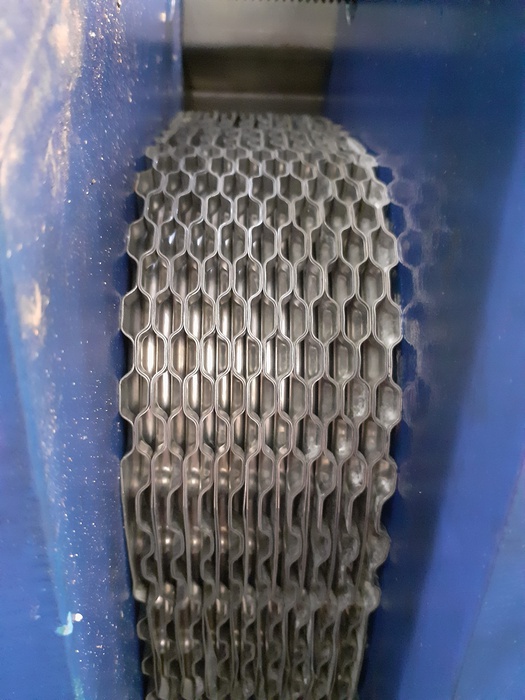

Medidas das Placas
Largura: 350mm
Altura: 1.200mm
Quantidade: 33
Entrada: 3"
Saída: 2"

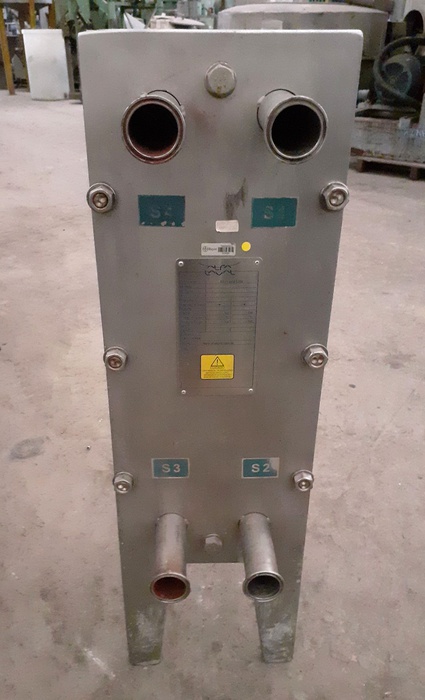

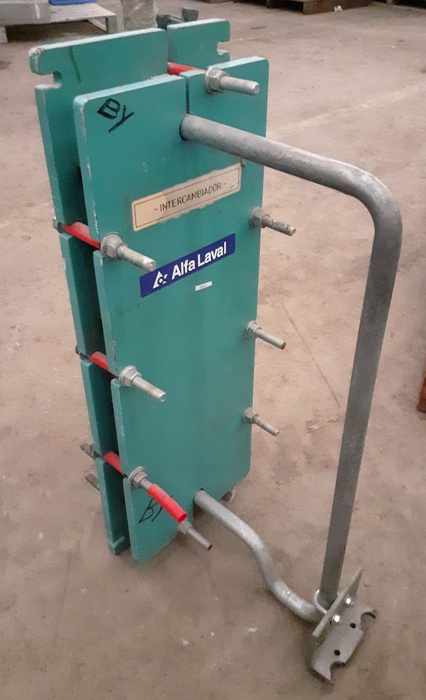

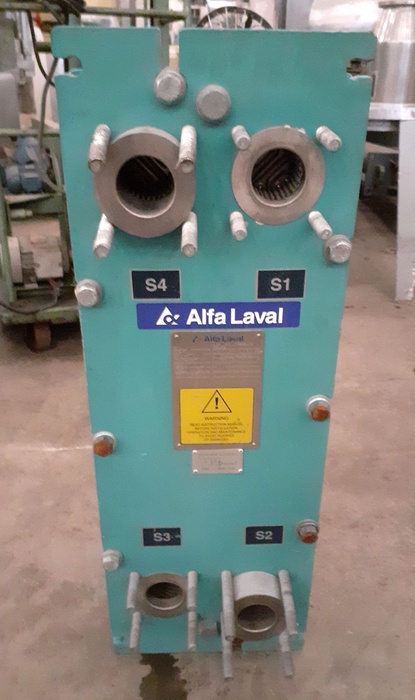

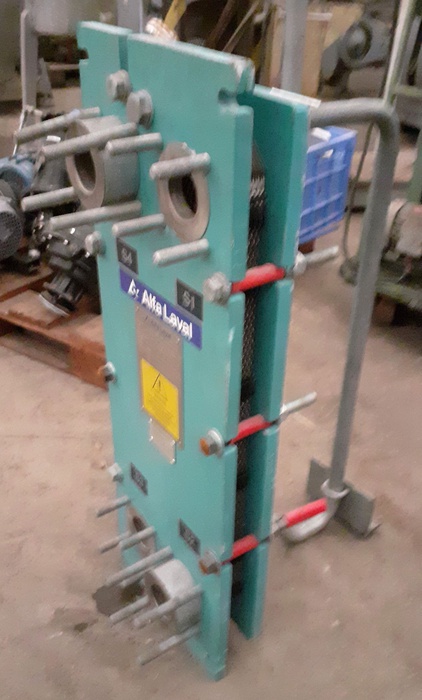

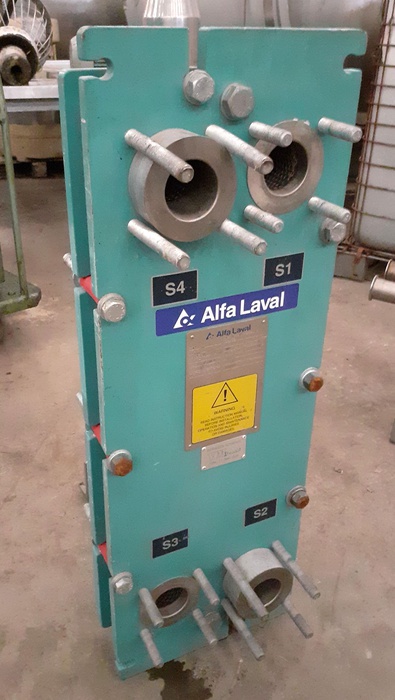

Trocador de calor de placa, marca Alfa laval
Tipo: M6-MFM
Nº: 30101-30528
Volume: 5.6 L
T.P: 10,5 bar G
Temperatura Máx. de Trabalho 160º C
Pressão Máx. de Trabalho: 8,0 bar
Entrada / Saída: 60mm

Placas em aço inox
Largura: 250mm
Altura: 740mm
Quantidade: 13

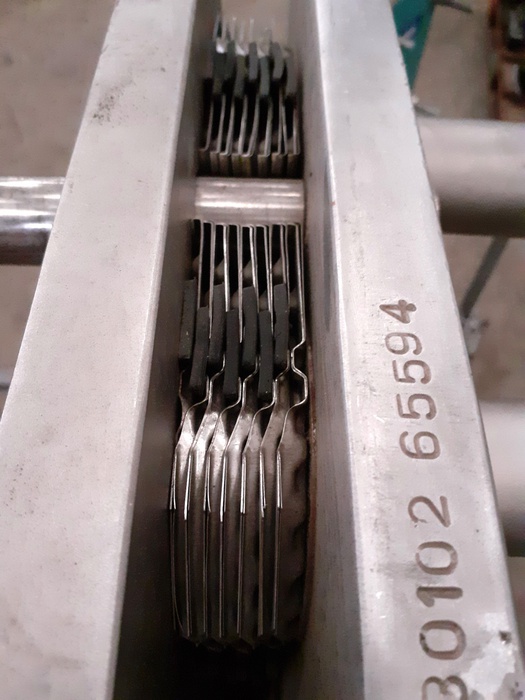

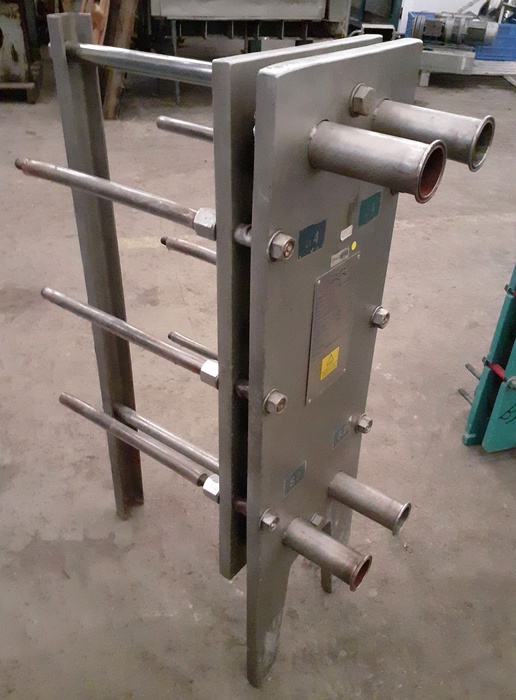

Trocador de calor de placas em aço inox, marca Alfa laval
Modelo: M6-MDFHC
Série: 30102-65.594
Vol. Vapor / Água: 2.79 dm³
PTMA: 06 bar
Temperatura de Projeto: 180º C
Pressão de Teste: 08 bar
NR13 - ALS Pressure Vessel Code 2006

Medida da placa
Largura: 250mm
Altura: 740mm
Quantidade: 07
Entrada / Saída: 2"

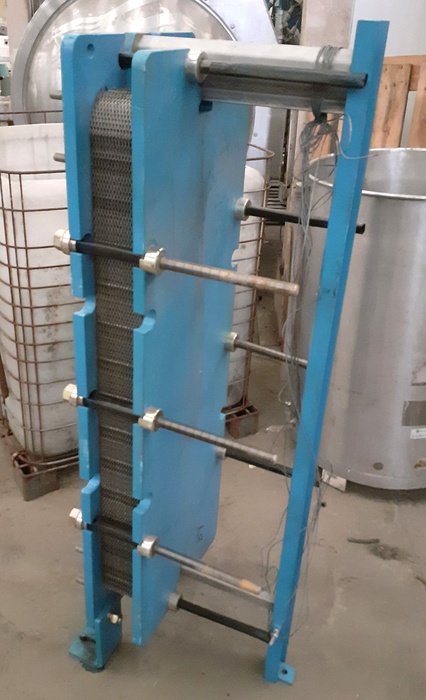

Trocador de calor de placa, marca APV
Item: N35
Modelo: N35MG5-100
Série: 13
Temperatura de Projeto: 115º C
SN: 2123930
Pressão de Projeto: 6,0 kg/h

Placas
Quantidade: 18
Largura: 360 mm
Altura: 1.180 mm

02 entradas de 3"
02 entradas de 2"
