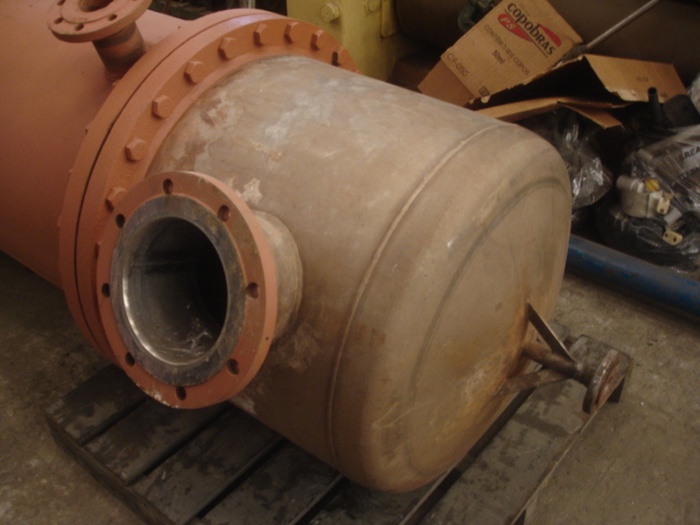

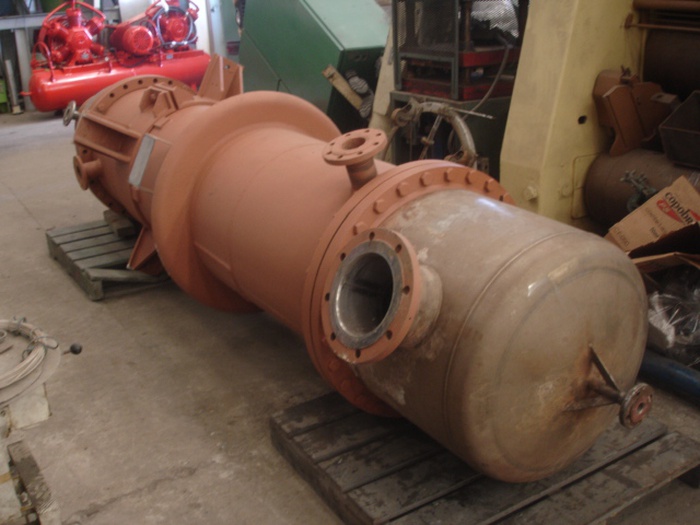

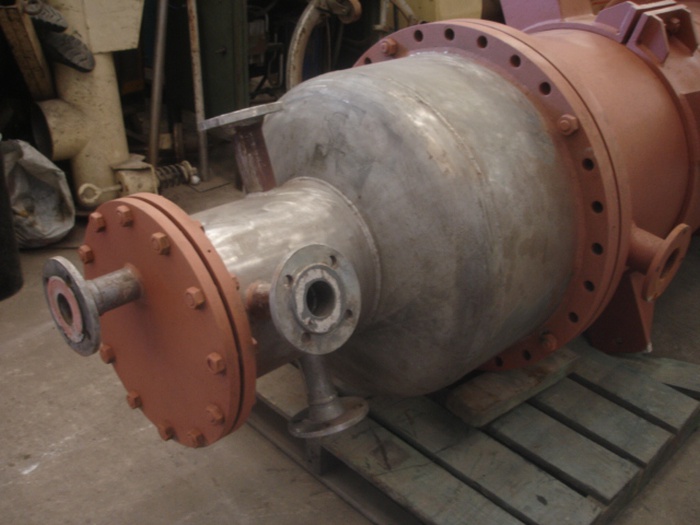

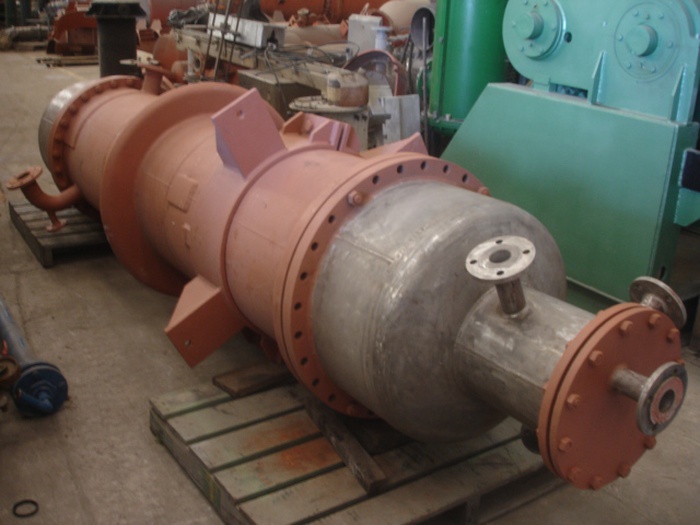

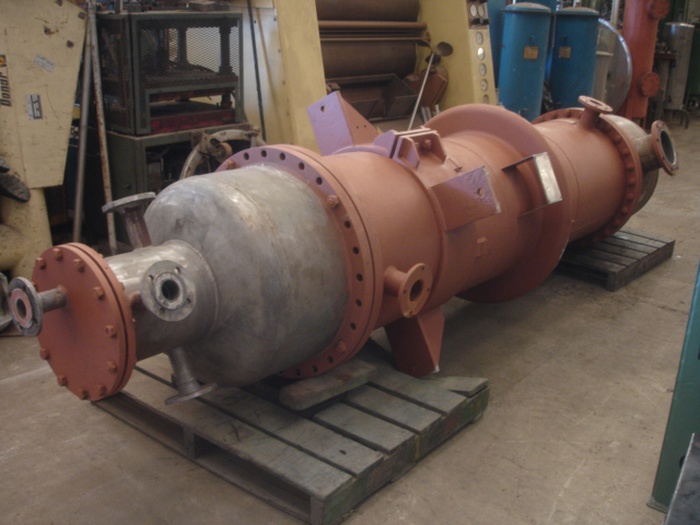

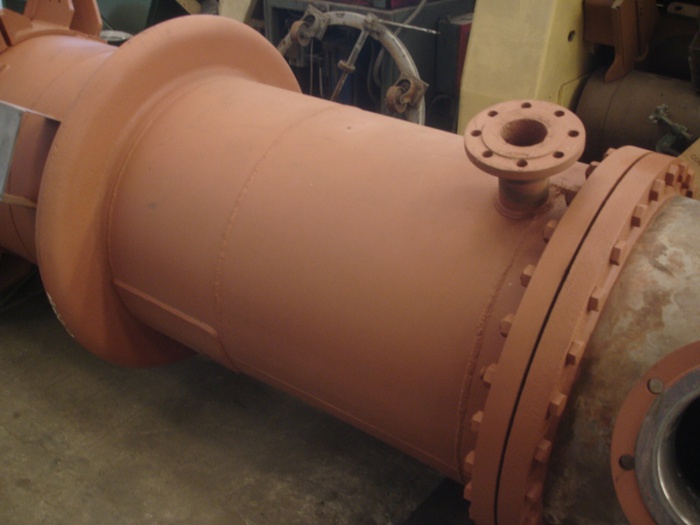

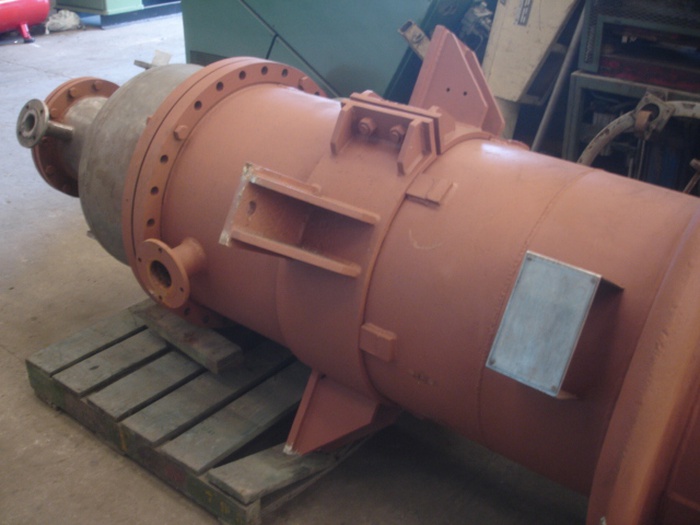

Trocador de Calor Casco e Tubo em aço inox

Código:TR-29

Marca: Conger S/A
Código: ASME SEC VIII DIV-1
Tratamento Térmico: Não
Ítem: C-200.0
Radiografia: 10%
Produto: Glicol
N° Pedido: 1830/79
N° Desenho: 31PF-041-00314
Volume Máx: 57 m²

Pressão do Projeto: Costado e Tubos: 06 kgf/cm²
Pressão de Teste: Costado e Tubos: 9,1 kgf/cm²
Temperatura do Projeto: 250° C

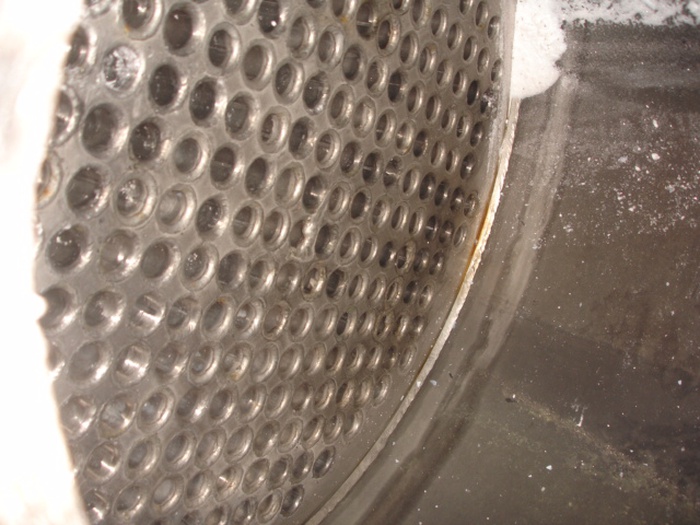

Tubos em aço inox 304:
Quantidade: 300
Diâmetro: 1"
Comprimento: 2.430mm

Medida Externa com calotas:
Diâmetro: 700mm
Comprimento: 4.100mm

01 Entrada de 210mm
02 Entradas de 3"
04 Saídas de 2"

Peso Cheio d'agua: 2.960 kg
Peso Vazo: 1.960 kg
